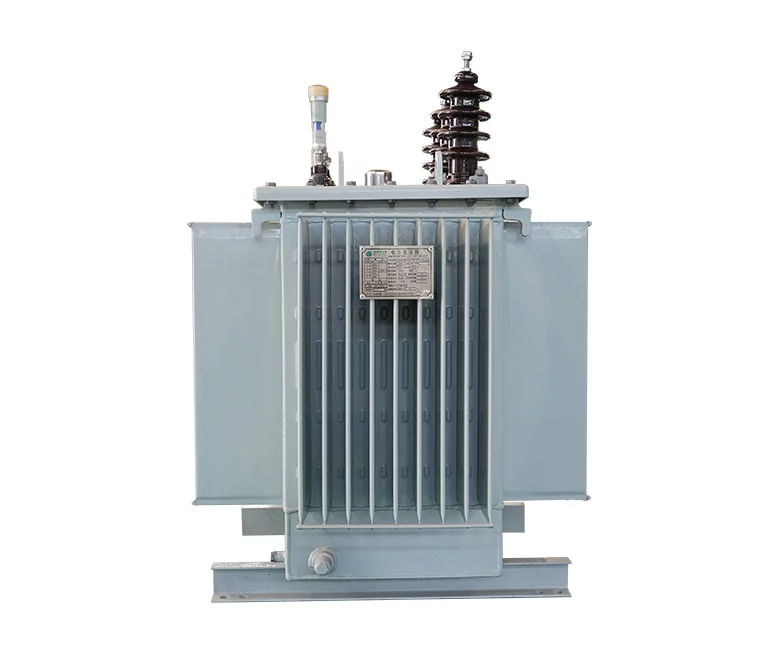

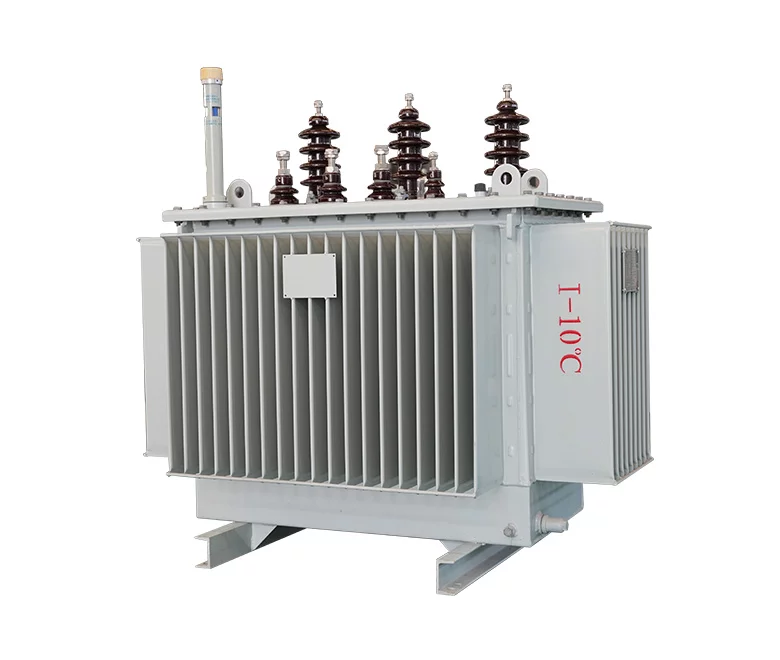

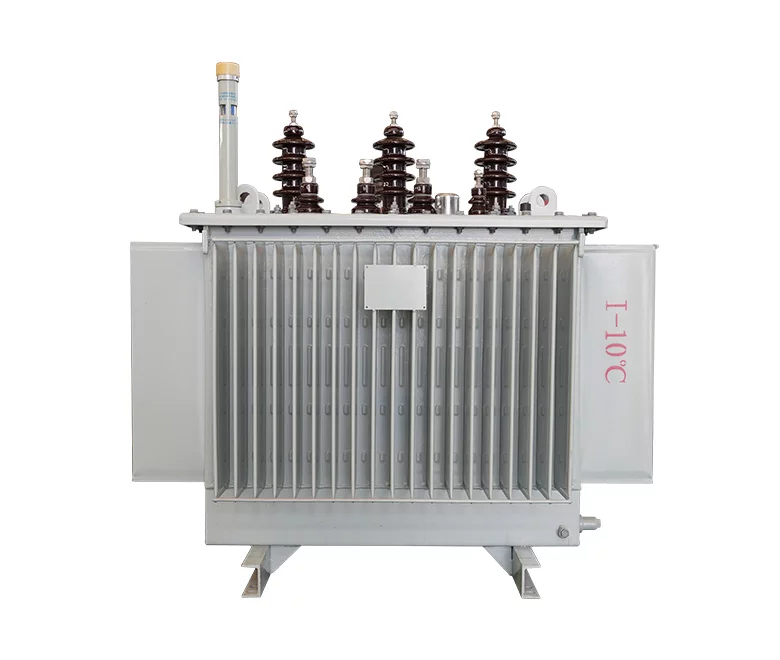

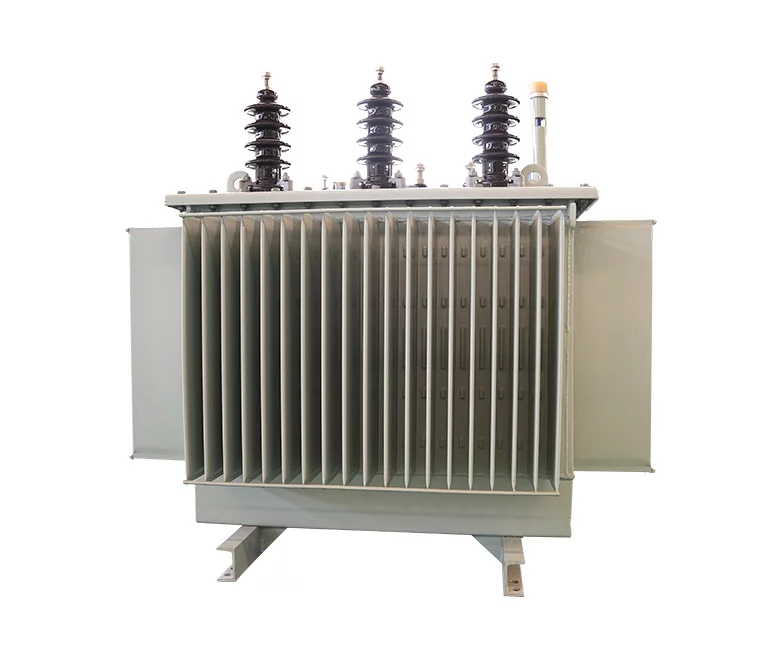

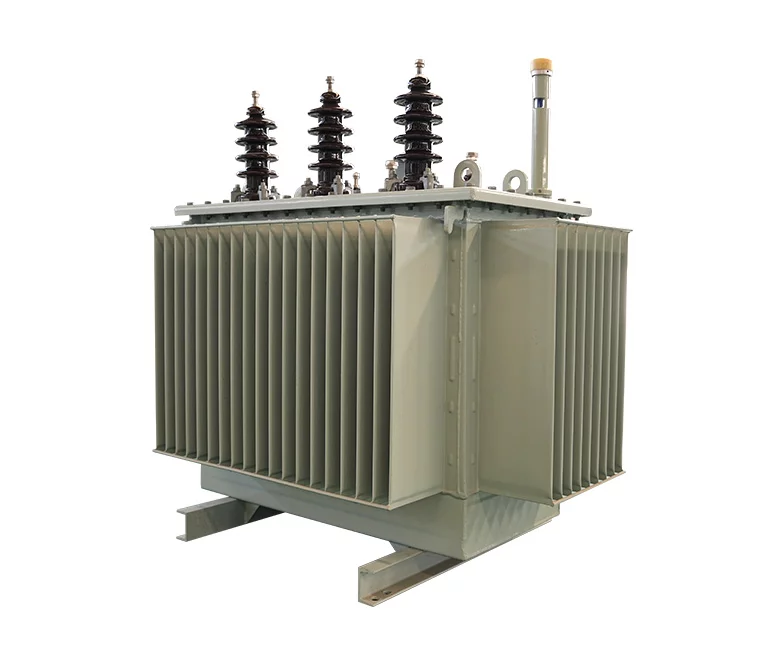

Трансформатор 10KV-S20 масляного типа разработан для систем распределения электроэнергии среднего напряжения. Он имеет прочный железный сердечник и метод охлаждения ONAN (Oil Natural Air Natural), что обеспечивает стабильные тепловые характеристики и длительный срок службы.
● Имеет три антивлагостойких (влагостойкий, устойчивый к плесени, устойчивый к солевому туману) свойства.
● С тремя функциями защиты (температура, газ, давление).
● Надежная работа, удобное обслуживание.
● Применимо для наружных или коробочных изменений в электросети 10KV.
Железное сердце масляных трансформаторов 10 кВ использует высокоэффективный, низкопотерьный высококачественный холоднокатаный лист кремнистой стали, и в то же время использует полностью косой шов, интеллектуальное инструментальное оборудование разрезается и укладывается для снижения потерь воздушной нагрузки, тока воздушной нагрузки и шума трансформатора. Катушка использует высокочистую анаэробную медь, которая разработана с низкоуровневой конструкцией для эффективного снижения потерь нагрузки. Высококачественный слой деревянного давления зафиксирован, а изоляция слоя обмотки используется в качестве изоляционного материала. Конструкция корпуса надежна.
В соответствии с потребностями пользователей они могут быть оснащены полным набором аксессуаров, таких как газовое реле, защитное устройство три в одном, мобильное реле скорости давления масла и другие насадки, а уровень производительности продукта достиг внутреннего передового уровня. Эта серия продуктов соответствует требованиям энергоэффективности GB20052.
Тип | H.V(KV) | Диапазон ответвлений HV(%) | L.V(KV) | Символ соединения | Ток холостого хода(%) | Потери холостого хода (KW) | Потеря нагрузки(KW) | Iнапряжение импеданса(%) |
S20-M-30 | ±2×2.5 | 0.4 | 0.80 | 0.07 | 0.505/0.480 | 4 | ||
S20-M-50 | 0.75 | 0.09 | 0.730/0.695 | |||||
S20-M-63 | 0.75 | 0.1 | 0.870/0.830 | |||||
S20-M-80 | 0.70 | 0.115 | 1.050/1.000 | |||||
S20-M-100 | 0.65 | 0.135 | 1.265/1.200 | |||||
S20-M-125 | 0.65 | 0.15 | 1.510/1.440 | |||||
S20-M-160 | 0.6 | 0.18 | 1.850/1.760 | |||||
S20-M-200 | 6 | 0.50 | 0.215 | 2.185/2.080 | ||||
S20-M-250 | 6.3 | 0.50 | 0.26 | 2.560/2.440 | ||||
S20-M-315 | 10 | Dyn11 | 0.45 | 0.305 | 3.065/2.920 | |||
S20-M-400 | 10.5 | Yyn0 | 0.45 | 0.37 | 3.615/3.440 | |||
S20-M-500 | 11 | 0.40 | 0.43 | 4.330/4.120 | ||||
S20-M-630 | 0.40 | 0.51 | 4.960 | 4.5 | ||||
S20-M-800 | 0.35 | 0.63 | 6.000 | |||||
S20-M-1000 | 0.35 | 0.745 | 8.240 | |||||
S20-M-1250 | 0.30 | 0.87 | 9.600 | |||||
S20-M-1600 | 0.30 | 1.05 | 11.600 | |||||
S20-M-2000 | 0.25 | 1.225 | 14.640 | 5 | ||||
S20-M-2500 | 0.25 | 1.44 | 14.840 |
