Понижающий трансформатор для наружных систем электропитания

Предварительно изготовленная основа ямы

(1) Фундамент ямы может быть сформирован из стальных пластин толщиной более 6 мм или более, чтобы гарантировать, что поверхностная вода и другой мусор не смогут попасть в яму: также может быть принята сборная железобетонная конструкция, и может быть использована передовая водонепроницаемая технология для устранения утечек.

(2) На дне ямы есть набор бассейнов, и установлен погружной насос, управляемый автоматической неводной системой.

(3) Установите в яме монтажную стойку для кабелей высокого и низкого напряжения, что удобно для установки и фиксации кабеля.

(4) В яме установлено водонепроницаемое освещение для удобства обслуживания.

(5) Верхняя крышка фундамента имеет открытые отверстия для обслуживания.

Водонепроницаемая обработка подземной подстанции

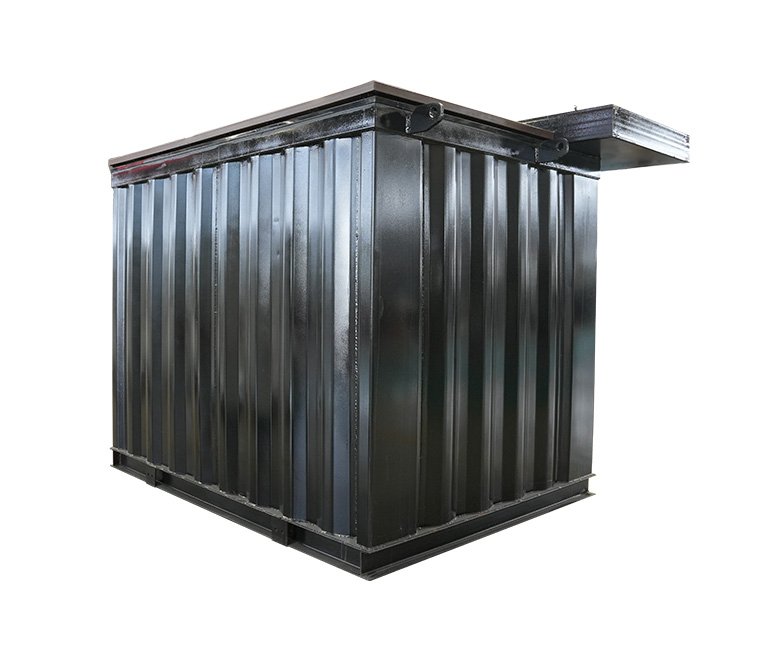

Подземный комбинированный трансформатор с коробкой подземного типа допускается погружать в воду, а водонепроницаемость и дренаж ям полностью спроектированы.

Для районов с низким уровнем грунтовых вод (ниже дна ямы) применяется сборная конструкция ямы. Вентиляционные отверстия в верхней части ямы обеспечивают эффективную вентиляцию и защиту от дождя. Подземный слой инфильтрован, а сборная бетонная конструкция ямы применяется для районов с высоким уровнем грунтовых вод (выше дна ямы), предотвращая приток поверхностных вод в подземные ямы и просачивание подземных вод.

Рассеивание тепла подземной подстанции

(1) Подземный трансформатор использует изделия с железным сердечником с низкими потерями, прокатным железным сердечником или аморфным сплавом. Потери нагрузки воздуха и потери нагрузки значительно снижены, поэтому тепловыделение низкое.

(2) Трансформаторы с высокой термостойкостью имеют высокую степень повышения температуры, а также улучшают способность трансформатора выдерживать перегрузки.

(3) Подземный трансформатор использует циклотропное трансформаторное масло (или масло с высокой температурой сгорания), чтобы гарантировать, что продукт имеет хорошие возможности рассеивания тепла.

(4) Между распределительным щитом питания и основными заземляющими ямами устанавливаются воздухозаборник и воздуховыпускное отверстие. Когда повышение температуры местного подземного комбинированного трансформатора достигает установленного значения, ему будет предоставлено сильное охлаждение отработанным воздухом для обеспечения нормального хода подземного трансформатора.
