(1) Фундамент ямы может быть сформирован из стальных пластин толщиной более 6 мм или более, чтобы гарантировать, что поверхностная вода и другой мусор не смогут попасть в яму: также может быть принята сборная железобетонная конструкция, а также может использоваться передовая водонепроницаемая технология утечки.

(2) На дне ямы есть набор бассейнов, и установлен погружной насос, управляемый автоматической неводной системой.

(3) Установите в яме монтажную стойку для кабелей высокого и низкого напряжения, что удобно для установки и фиксации кабеля.

(4) В яме установлено водонепроницаемое освещение для удобства обслуживания.

(5) Верхняя крышка фундамента имеет открытые отверстия для обслуживания.

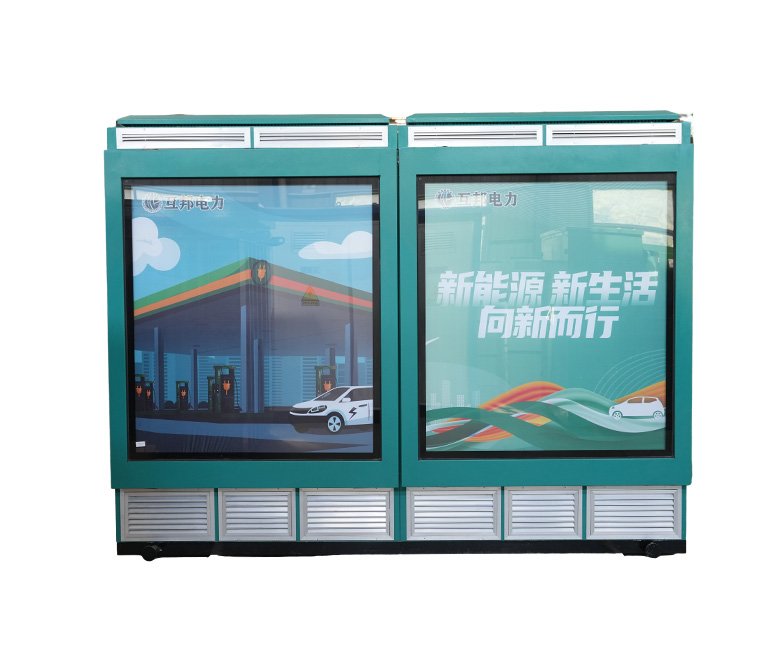

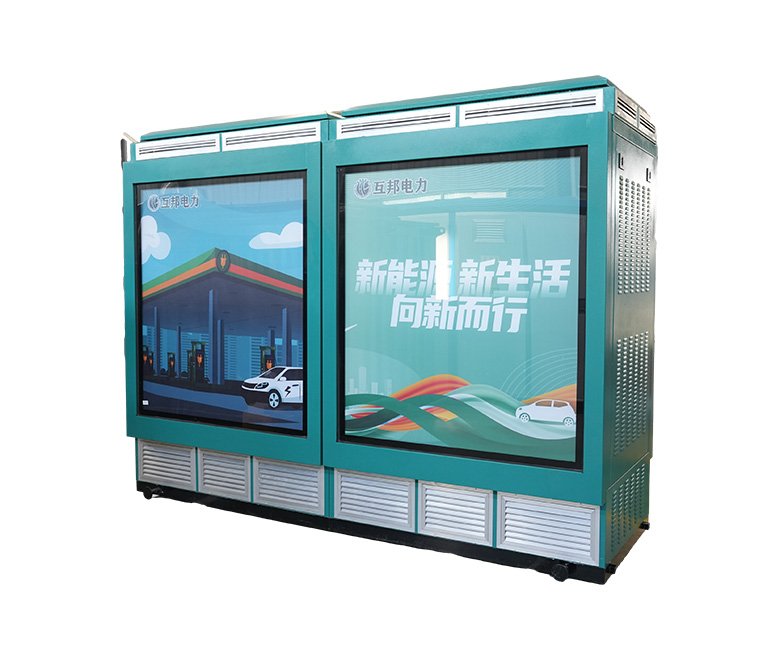

Наружное коммутационное оборудование типа рекламного светового короба

(1) Защитная оболочка коммутационного устройства принимает конструкцию рекламного светового короба. Две двери корпуса светового короба можно открывать под любым углом, а расположение пневматической пружинной опоры удобно для эксплуатации и обслуживания коммутационного оборудования.

(2) Световой короб оснащен теплоизоляцией, которая имеет хороший теплоизоляционный эффект.

(3) Две стороны корпуса светового короба представляют собой рекламные щиты, и используются светодиодные излучающие элементы с небольшими размерами и равномерными источниками света.

(4) Дверные замки рекламного светового короба и коммутационного оборудования устанавливаются независимо. Техническое обслуживание светового короба не влияет на работу коммутационного оборудования.

(5) Звуковое и световое сигнальное устройство с оболочкой светового короба, которая повреждена внешним миром. Может быть подан сигнал тревоги.

(6) Коммутационное оборудование имеет двухслойную дверную конструкцию, уровень защиты достигает IP34, а второй этаж представляет собой приборную дверцу, чтобы гарантировать, что после разрушения оболочки светового короба шкаф низкого давления по-прежнему достигнет уровня защиты полного и независимого наружного продукта низкого давления.

(7) Вентилятор, скрытый в оболочке светового короба, может автоматически выпускать воздух и направлять подачу воздуха для снижения температуры и осушения в фундаменте ямы.

Водонепроницаемая обработка заглубленной подстанции

Подземный комбинированный трансформатор с заменой заземляющего ящика позволяет погружаться в воду, а водонепроницаемость и дренаж ямы полностью спроектированы в фундаменте ямы. Для районов с низким уровнем грунтовых вод (ниже дна ямы) Конструкция ямы, вентиляционные отверстия в верхней части ямы имеют эффективную вентиляцию и защиту от дождя. При размещении водяного песка и гальки на дне ямы вода может напрямую проникать в землю. Для районов с высоким уровнем грунтовых вод (выше дна ямы) используйте сборную полностью закрытую бетонную конструкцию ямы, которая предотвращает приток поверхностных вод и просачивание грунтовых вод в подземные ямы.

Рассеивание тепла заглубленной подстанции

(1) Подземный трансформатор использует изделия из железного сердечника с низкими потерями, прокатного железного сердечника или аморфного сплава. Потери нагрузки на воздух и потери нагрузки значительно снижены, поэтому тепловыделение низкое.

(2) Трансформаторы с высокой термостойкостью имеют высокую степень повышения температуры, а также улучшают перегрузочную способность трансформатора.

(3) Подземный трансформатор использует циклотропное трансформаторное масло (или масло с высокой температурой сгорания), чтобы гарантировать, что продукт имеет хорошие возможности рассеивания тепла.

(4) Между распределительным щитом питания и основными наземными ямами устанавливаются воздухозаборник и воздуховыпускник. Когда повышение температуры местного подземного комбинированного трансформатора достигает установленного значения, оно будет передано в воздухозаборник.
