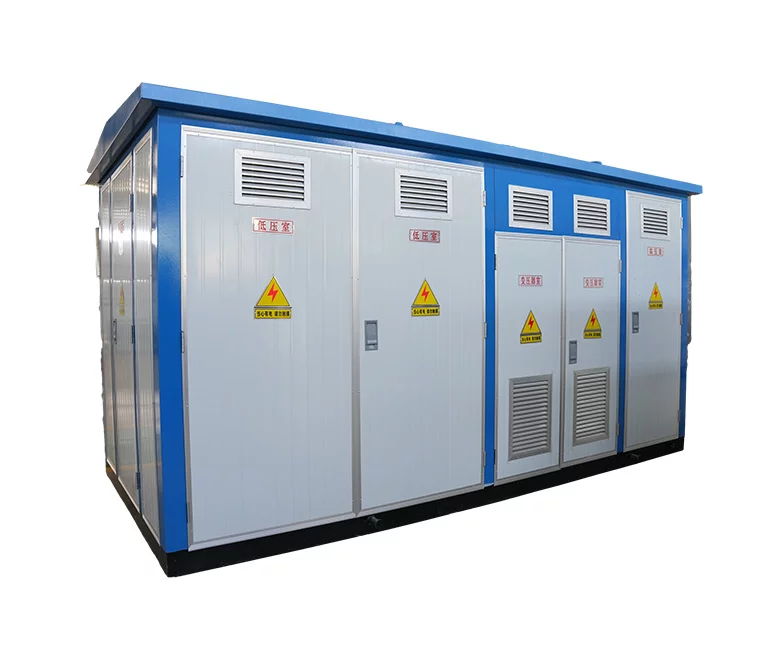

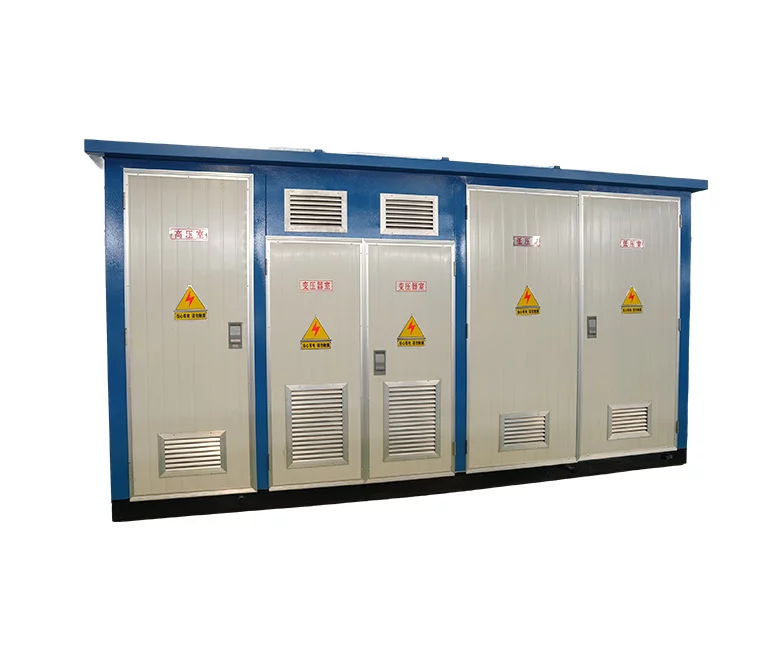

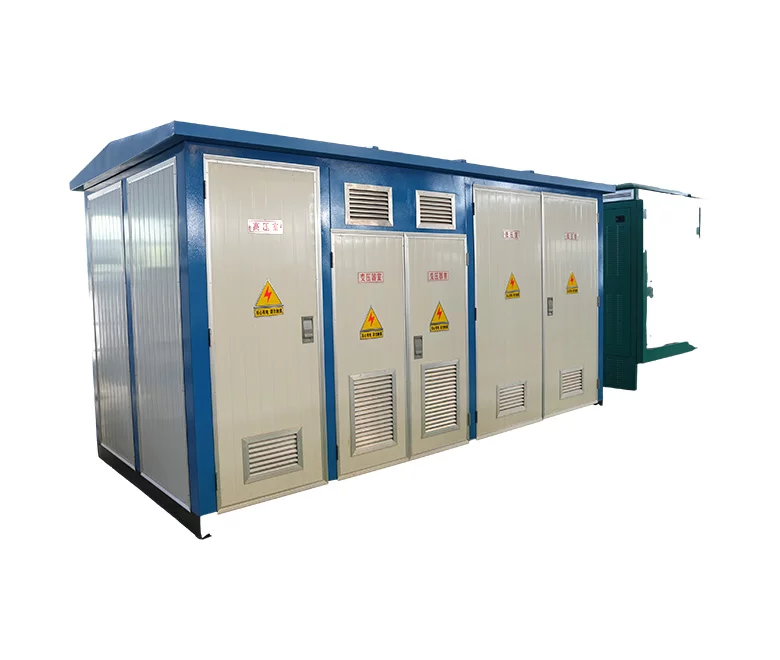

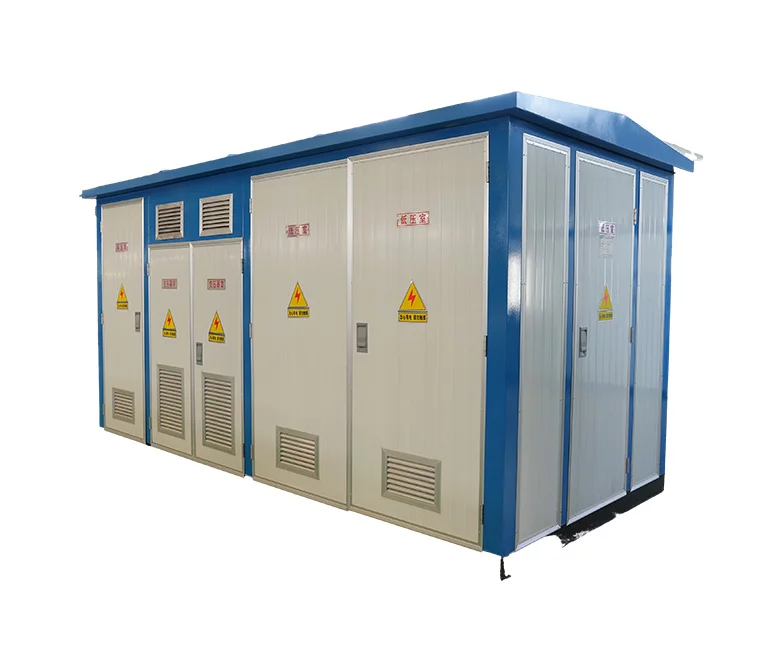

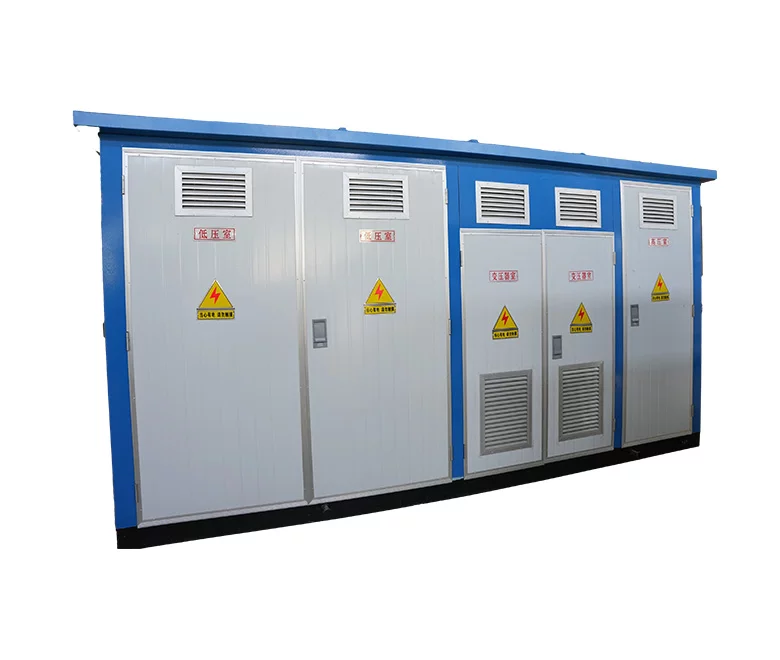

Структура продукта организована в форме сетки, а метод подачи питания — терминальный тип или тип кольцевой сети. Слева направо расположены высоковольтная комната, трансформаторная комната и низковольтная комната. Измерительные комнаты, комнаты сбора данных и комнаты DTU также могут быть добавлены в соответствии с потребностями интеллектуальных подстанций на рынке. Общая подстанция коробчатого типа имеет в общей сложности 6 функциональных комнат с компактной структурой и комплексными функциями.
Диапазон мощности продукта: мощности 630 кВА и ниже могут соответствовать требованиям к размерам 2650*1350*2100 мм (длина*ширина*высота), а продукты выше 630 кВА могут быть скорректированы в соответствии с фактическими условиями.
Этот продукт является новым продуктом, который сочетает в себе преимущества комбинированных трансформаторов (американские трансформаторы коробчатого типа) и высоковольтных/низковольтных сборных подстанций (европейские трансформаторы коробчатого типа).
Преимущества американских трансформаторов коробчатого типа заключаются в компактной конструкции и небольшом размере.
Преимущество европейского трансформатора коробчатого типа заключается в том, что он имеет комплексные функции защиты от высокого напряжения. Недостатком является то, что он занимает большую площадь и не подходит для мест с ограниченным пространством. Компактная сборная подстанция 10 кВ имеет характеристики компактной конструкции и небольшого размера американских трансформаторов коробчатого типа, а также комплексные функции защиты от высокого напряжения европейских трансформаторов коробчатого типа.
Размер трансформатора коробчатого типа меньше, что экономит площадь пола. Площадь пола составляет около 1/3 европейского трансформатора, что экономит затраты на гражданское строительство.
Комплексная защита от высокого напряжения, разделенная на терминальный тип и режим питания кольцевой сети, с широким спектром применения.
Интегрированный трансформатор коробки разделен на 6 функциональных комнат, чтобы соответствовать требованиям интеллектуальных сборных подстанций.
Трансформатор помещен в полностью закрытый корпус, поэтому шум и излучение незначительны.
Общий уровень защиты трансформатора коробки высок, и его можно использовать в местах с сильным солевым туманом и пылью.
Поскольку изделие имеет ширину всего 1350 мм, его можно использовать в зеленых зонах посреди городских дорог, не мешая нормальному проезду транспортных средств и пешеходов. Поскольку высокое напряжение использует кольцевой главный блок с комплексными функциями защиты, его также можно применять в любом месте, например, в жилых районах, доках, станциях, автомагистралях, виадуках, на строительных площадках и т. д.
